光伏係統中的光伏電纜如何選型？

一、涉及電纜選型的相關標準和規範

1.L/T5044-2004電力行業標準

選用多芯電纜時，其允許載流量可按同截麵單芯電纜數值計算。

由直流櫃引出的控製線、信號線應選擇銅芯電纜。其壓降不應大於直流係統標稱電壓的5%。直流電纜的選擇和敷設應符合GB50217中有關的規定。

2.B50217電力工程電纜設計規範

直流供電回路宜采用兩芯電纜，當需要時可采用單芯電纜。高溫（100℃以上）或低溫（-20℃以下）場所不宜用聚氯乙烯絕緣電纜。直埋敷設電纜時，當電纜承受較大壓力或者有機械損傷危險時，應用鋼帶鎧裝電纜。最大工作電流作用下的電纜芯溫度，不得超過按電纜使用壽命確定的允許值。確定電纜持續允許載流量的環境溫度，如果電纜敷設在空氣中或電纜溝，應取最熱月日最高溫度的平均值。

3.纜路徑的選擇應符合下列規定

（1）避免電纜遭受機械性外力、過熱、腐蝕等危害。

（2）滿足安全要求條件下使電纜較短。

（3）便於敷設、維護。

（4）避開將要挖掘施工的地方

（5）電纜在任何敷設方式及其全部路徑條件的上下左右改變部件，都應滿足電纜允許彎曲半徑要求。

二、光伏發電係統電纜種類、特點及敷設方式光伏發電係統電纜種類主要有：

光伏專用電纜動力電纜控製電纜通信電纜射頻電纜

光伏專用電纜：PV1-F-1*4mm²

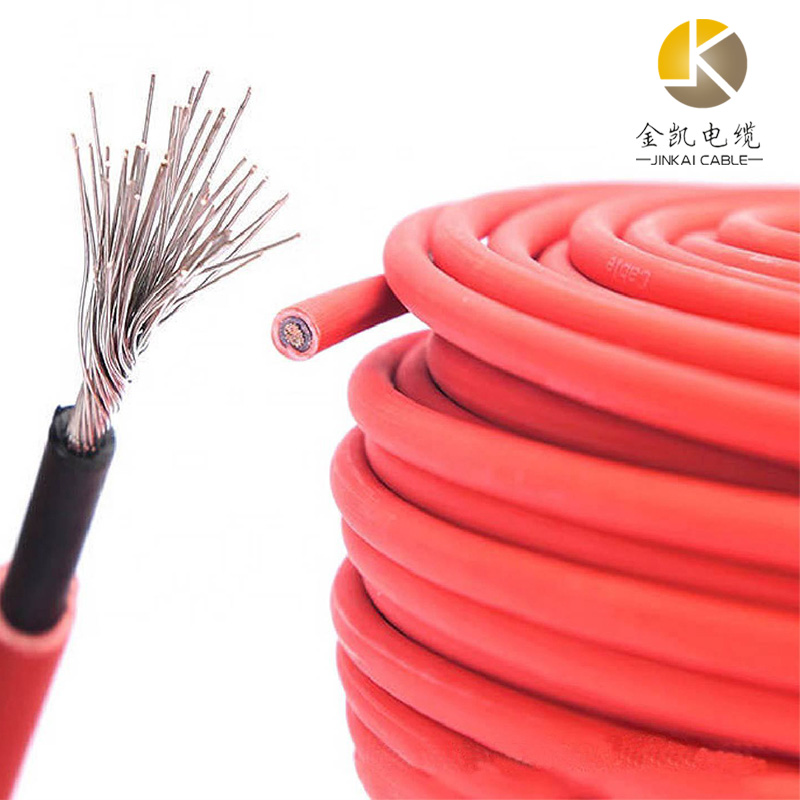

組串到匯流箱的電纜一般用：光伏專用電纜PV1-F-1*4mm²。

特點：光伏電纜，結構簡單，其使用的聚烯烴絕緣材料具有極好的耐熱、耐寒、耐油、耐紫外線，可在惡劣的環境條件下使用，具備一定的機械強度。

敷設：可穿管中加以保護，利用組件支架作為電纜敷設的通道和固定，降低環境因素的影響。

動力電纜：ZC-YJV22

鋼帶鎧裝阻燃交聯電纜ZC-YJV22廣泛應用於：匯流箱到直流櫃，直流櫃到逆變器，逆變器到變壓器，變壓器到配電裝置的連接電纜，配電裝置到電網的連接電纜。

光伏發電係統中比較常見的ZC-YJV22電纜標稱截麵有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²。

特點：

（1）質地較硬，耐溫等級90℃，使用方便，具有介損小、耐化學腐蝕和敷設不受落差限製的特點。

（2）具有較高機械強度，耐環境應力好，良好的熱老化性能和電氣性能。

敷設：可直埋，適用於固定敷設，適應不同敷設環境（地下，水中，溝管及隧道）的需要。

動力電纜：NH-VV

NH-VV銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜。適合於額定電壓0.6/1kV。

使用特性：長期允許工作溫度為80℃。敷設時允許的彎曲半徑：單芯電纜不小於20倍電纜外徑，多芯電纜不小於12倍電纜外徑。電纜在敷設時環境溫度不低於0攝氏度的條件下，無須預先加熱。電壓敷設不受落差限製。

敷設：適合於有耐火要求的場合，可敷設在室內，隧道及溝管中。注意不能承受機械外力的作用，可直接埋地敷設。

控製電纜：ZC-kVVP

ZC-kVVP銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控製電纜。適用於交流額定電壓450/750V及以下控製、監控回路及保護線路。

特點：長期允許使用溫度為70℃。最小彎曲半徑半徑不小於外徑的6倍。

敷設：一般敷設在室內、電纜溝、管道等要求屏蔽、阻燃的固定場所。

通信電纜：DJYVRP2-22

DJYVRP2-22聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鎧裝計算機專用軟電纜，適用於額定電壓500V及以下對於防幹擾要求較高的電子計算機和自動化連接電纜。

特點：DJYVRP2-22電纜具有抗氧化性，絕緣電阻高，耐電壓好，介電係數小的特點，在確保使用壽命的同時，還能減少回路間的相互串擾和外部幹擾，信號傳輸質量高。最小彎曲半徑不小於電纜外徑的12倍。

敷設：電纜允許在環境溫度-40℃~50℃的條件下固定敷設使用。敷設於室內，電纜溝，管道等要求靜電屏蔽的場所。

通信電纜：RVVP

銅芯聚氯乙烯絕緣聚氯乙烯護套絕緣屏蔽軟電纜RVVP，又叫做電氣連接抗幹擾軟電纜，是適用於報警、安防等需防幹擾，安全高效數據傳輸的通信電纜。

特點：額定工作電壓3.6/6kV，電纜導線的長期工作溫度為90℃，最小允許彎曲半徑為電纜外徑的6倍。主要用來做通信電纜，起到抗幹擾的作用。敷設：RVVP電纜不能再日光下暴曬，底線芯必須良好接地。如需抑製電氣幹擾強度的弱電回路通信電纜，敷設於鋼製管、盒中。與電力電纜平行敷設時相互間距，宜在可能的範圍內遠離。

射頻電纜：SYV

實芯聚乙烯絕緣聚氯乙烯護套射頻同軸電纜SYV。

特點：監控中常用的視頻線主要是SYV75-3和SYV75-5兩種.如果要傳輸視頻信號在200米內可以用SYV75-3，如果在350米範圍內就可以用SYV75-5。

敷設：可穿管敷設。

三、光伏電纜的選型計算

電纜截麵的選擇應滿足允許溫升、電壓損失、機械強度等要求，直流係統電纜按電纜長期允許載流量選擇，並按電纜允許壓降校驗，計算公式如下：

按電纜長期允許載流量：Ipc>=Ical

按回路允許電壓降：Scac=P˙2LIca/△Up

式中：

Ipc—電纜允許載流量，A；

Ica—計算電流，A；

Ical—回路長期工作計算電流，A；

Scac—電纜計算截麵，mm²；

P—電阻係數，銅導體P=0.0184Ω˙mm²/m，鋁導體P=0.0315Ω˙mm²/m；

L—電纜長度，m；

△Up—回路允許電壓降，V。

注意：電纜的載流量受敷設方式及周圍環境影響較大，電纜的電壓降受電纜長度的影響較大，所以載流量可以認為是電纜長期運行絕不可能超過的值，最好按電纜載流量的70%~80%來選擇電纜才能有效的保證線路的溫升及電壓降。
